Ansamblul premergător pivotant este o componentă compactă, dar critică pentru misiune în sistemul de ancorare al unei nave. Poziționat între ancoră și lanțul ancorei principal, acesta împiedică formarea torsiunei de-a lungul lanțului, în timp ce nava rotește sau se balansează în vânt, curent și valuri. Fără un ansamblu pivotant selectat corespunzător, lanțul se poate îndoi, ducând la uzură excesivă, blocare în pisica sălbatică și chiar eșec de ancorare.
Acest ghid oferă o comparație structurată, bazată pe reguli, între cele două configurații dominante — 3-link șiPrecursori pivotanti cu 4 braturi— și oferă criterii clare de luare a deciziilor pentru tipurile de nave, constrângerile de spațiu și cerințele societății de clasă.
Ambele configurații sunt fabricate în conformitate cu ISO 1704 (Construcții navale – Lanțuri de ancorare cu știre) și sunt produse de obicei din oțel aliat de gradul 2 sau 3 sau oțel carbon, cu componente tratate termic și testate la rezistență.
Toți precursorii pivotanți trebuie să fie furnizați cu un certificat de testare emis de o societate de clasificare autorizată, cum ar fi DNV-GL, ABS, BV, LR sau NK. Certificatul trebuie să includă rezultatele testelor de încărcare dovedită, valorile sarcinii de rupere (unde este cazul), trasabilitatea materialului și verificarea dimensională.
Distincția funcțională dintre cele două modele constă în numărul de legături și secvența conexiunii, care afectează direct lungimea dimensională, compatibilitatea cu cătușele și interschimbabilitatea.
Cuprinde EL + SW + EL (Legătură mărită + pivotare + legătură mărită). Acest ansamblu compact omite legătura de capăt, rezultând o lungime axială totală mai scurtă. Este conceput pentru instalații în care spațiul din jurul buzunarelor de ancorare sau al pisicii sălbatice este limitat. Cu toate acestea, deoarece legătura de capăt este absentă, conexiunea pe partea ancorei necesită de obicei un cătuș dedicat sau o interfață adaptată.

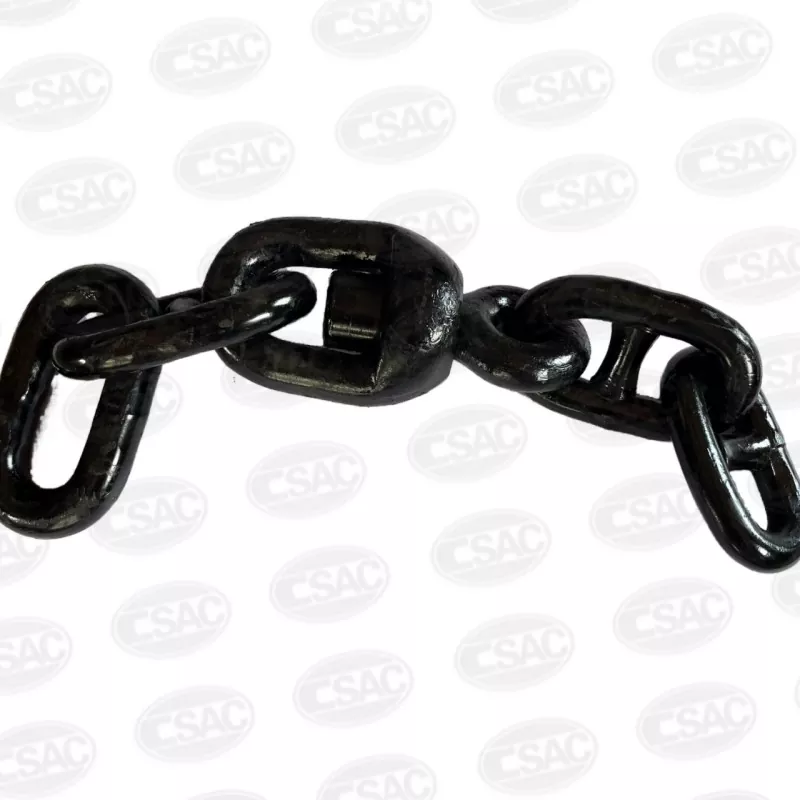

Cuprinde E + EL + SW + EL (Legătura finală + Legătura mărită + Rotire + Legătura mărită). Prezența legăturii de capăt (E Link) oferă o deschidere interioară mai mare, special modelată pentru a găzdui un cătuș de ancorare standard de tip D. Acest aranjament a devenit norma în industrie pentru navele comerciale oceanice, oferind conectivitate superioară, înlocuire mai ușoară și o compatibilitate mai largă cu cătușele de pe raft.
|
Caracteristică |
3-Link |
4-Link |
|
Secvență de legături |
EL + SW + EL |
E + EL + SW + EL |
|
Lungime totală |
Mai scurt, mai compact |
Mai lungă din cauza link-ului final |
|
Compatibilitate cu lanțuri |
Necesită un adaptor special / un lanț personalizat |
Potrivire directă pentru cătușe standard de tip D |
|
Aplicație tipică |
Buzunare compacte pentru ancora, ambarcațiuni mici, spații restrânse |
Nave comerciale de adâncime, potrivire standard |
|
Întreținere și piese de schimb |
Mai puțin frecvente; poate necesita comanda personalizata |
Standard industrial; disponibil pe scară largă |
Alegerea între 3-link și4-legăturidesignul nu este arbitrar. Ar trebui să se bazeze pe următorii parametri tehnici și operaționali.
În cazul în care dispozitivul de blocare a lanțului de ancorare, țeava hawse sau buzunarul sălbatic impun o limită strictă a lungimii totale a ansamblului premergător, tipul cu 3 zale oferă o alternativă mai scurtă care se poate potrivi acolo unde nu s-ar putea fixa cu 4 zale. Verificați întotdeauna lungimea de arimare retrasă în raport cu desenele de aranjare generală a navei.
Nave comerciale maritime (vrachier, containere, cisternă) – Selectați configurația 4-link. Aceasta este alegerea standardizată pentru flotele majore, asigurând că piesele de schimb sunt disponibile cu ușurință de la orice furnizor global de port și că inspectorii de clasă nu vor găsi probleme de compatibilitate.
Remorchere, nave de aprovizionare offshore, ambarcațiuni pe căi navigabile interioare și bărci de lucru mai mici – 3-legăturile poate fi acceptabile sau chiar preferabile, cu condiția ca lungimea redusă să nu compromită conexiunea cu cătușe și ca limita de sarcină de lucru (WLL) a ansamblului să se potrivească sau să o depășească pe cea a lanțului principal.
Indiferent de configurație, premergătorul pivotant trebuie să fie adaptat dimensional cu diametrul nominal al lanțului (de obicei variind de la 12,5 mm până la 162 mm). Confirmați că Nota (2 sau 3) a componentelor premergătoare este identică sau mai mare decât cea a lanțului de ancorare principal. Nu se recomandă amestecarea claselor decât dacă este aprobată în mod specific de societatea de clasificare.
Consultați regulile aplicabile ale statului de pavilion al navei și ale societății de clasă. Unele notații de clasă impun o analiză suplimentară a oboselii sau marje minime de rupere pentru componentele pivotante. Achiziționați întotdeauna de la producători care dețin certificate de omologare pentru gradul și gama de dimensiuni relevante și solicitați raportul complet de testare a materialelor (MTR) înainte de instalare.
Selectarea între 3-link și 4-legăturiprecursori pivotantiîn cele din urmă depinde de un compromis între compacitate și conectivitate.
Pentru marea majoritate a navelor comerciale de adâncime, tipul 4-link este standardul definitiv - oferă o angajare simplă, disponibilitate globală a pieselor de schimb și acceptare fără ambiguități de către toate societățile importante de clasificare.
Pentru ambarcațiunile cu tonaj mic, cu spațiu limitat sau specializate, configurația cu 3 legături oferă o soluție viabilă, cu condiția ca interfața de conectare să fie proiectată cu atenție și ca ratingul de rezistență al ansamblului să fie pe deplin documentat.
Ca o ultimă etapă, se recomandă insistent implicarea producătorului echipamentului de acostare și a inspectorului cursului în cursul fazei de proiectare sau înlocuire. Numai prin verificarea încrucișată a dimensiunilor premergătoarelor, a încărcăturii și a certificatului de material cu sistemul specific de manipulare a ancorei al navei poate fi asigurată o selecție sigură, conformă și sănătoasă din punct de vedere operațional.
