Lanț de acostareeste un lanț de oțel rezistent folosit pentru a securiza navele, platformele offshore sau activele plutitoare în poziție pe fundul mării. Are un dublu rol: în primul rând, absorbția și distribuirea forțelor de la vânt, valuri, curent și maree; și în al doilea rând, asigurarea menținerii stației stabile în condiții maritime variabile.

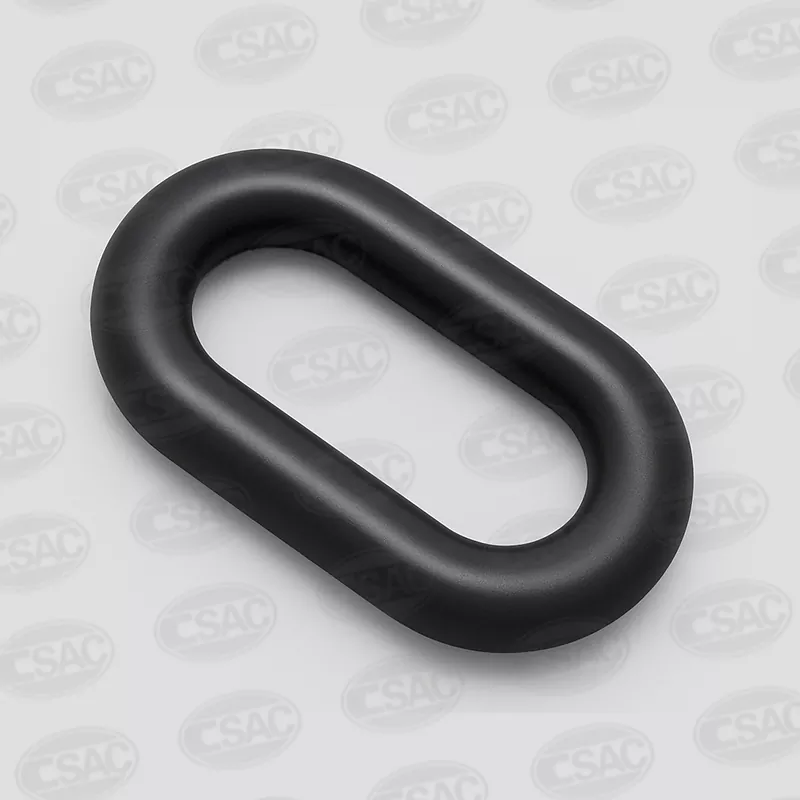

Un lanț de acostare este, în esență, o serie de zale de oțel interconectate (fără șuruburi sau studlink) care formează linia de ancorare de la cablul sau prora bunului plutitor până la ancora de pe fundul mării. Trebuie să îndeplinească cerințele de performanță de înaltă rezistență, oboseală, coroziune, abraziune și sarcină dinamică.
Parametrii cheie pentru un lanț de acostare tipic de înaltă calitate pot include (dar nu sunt limitați la) următorii:
| Parametru | Valoare/Descriere tipică |
|---|---|
| Diametrul nominal al legăturii (d) | de exemplu, 100 mm, 127 mm, 137 mm (pentru aplicații mari plutitoare offshore) |
| Sarcina de rupere (BL) | Definit de standardele de clasificare, depinde de gradul lanțului (R3, R4, R5 etc.) |
| Masa unitară pe metru (m) | Pentru lanț fără știfturi: m ≈ 19,9 d² (te/m) în funcție de diametrul legăturii în metri |
| modulul Young (E) | Valori tipice: 5,44×10⁷ kN/m² pentru fără știfturi; 6,40×10⁷ kN/m² pentru lanț cu zale |
| Lungimea lanțului (L) | Depinde de adâncimea apei, domeniul de aplicare, designul catenarei. De exemplu, un semisubmersibil de 10 MW la 44 m adâncime a folosit lungimi de lanț ~ 650 m. |
| Durată de viață la oboseală / stare de funcționare | Trebuie verificat la sarcini dinamice, starea mării, uzura lanțului, abraziunea la contactul cu fundul mării |
De exemplu, un producător ar putea furniza un lanț de ancorare fără știfturi cu diametrul nominal de 127 mm, masa unitară ~ 0,353 t/m (din studiu).
Rezistență și durabilitate ridicate– Lanțurile de ancorare sunt proiectate să suporte sarcini dinamice grele (de la vânt, valuri, curent) și să ofere o legătură robustă între activul plutitor și fundul mării. Sunt favorizate față de liniile sintetice în medii dure sau pe termen lung.
Domeniul de aplicare și absorbția de energie– O lungime a lanțului (sfera) proiectată corespunzător creează o formă de catenară, oferind atât greutate, cât și forță orizontală de restabilire. De exemplu, lanțul mai lung acționează ca un amortizor pentru a șoca sarcinile.
Eficiența costurilor și ciclul de viață– În timp ce costul inițial al lanțului greu este ridicat, durata de viață a acestuia, întreținerea redusă (comparativ cu alte sisteme de ancorare) și fiabilitatea îl fac o investiție solidă. Pentru turbinele eoliene plutitoare offshore, costul lanțului de acostare este o parte majoră, dar justificată a sistemului.
Conștientizarea uzurii și întreținerii– Uzura se concentrează adesea în „secțiunea de frecare” unde lanțul se află pe fundul mării și suferă abraziunea indusă de mișcare. Este necesară o inspecție regulată.
Pregătire pentru viitor– Pe măsură ce instalațiile offshore se deplasează în ape mai adânci și platformele plutitoare cresc capacitatea, diametrele lanțului, lungimile și rezistența la oboseală cresc. Studiile privind sensibilitatea parametrilor arată că lungimea are un efect major asupra răspunsului dinamic.
Astfel, lanțul de ancorare nu este pur și simplu „lanț greu”, ci o componentă fin proiectată a cărei specificație corectă influențează foarte mult siguranța operațională, costul și longevitatea.
Începeți prin a stabili sarcinile de mediu (vânt, valuri, curent), adâncimea apei, condițiile fundului mării și anvelopa de mișcare a activului plutitor. Utilizați teoria de ancorare a catenarei pentru a determina lungimea necesară lanțului, diametrul, greutatea pe metru, sarcina ancorei, factorii de siguranță. De exemplu: lungimea lanțului și diametrul nominal afectează tensiunea, rigiditatea, comportamentul secțiunii culcate.
Selectați calitatea lanțului (de exemplu, R3, R4), tip verigi (fără șuruburi pentru multe acostare), finisaj (acoperiri, galvanizare, toleranță de coroziune). Verificați datele producătorului pentru masa unității, sarcina de rupere, modul.
Desfășurați lanțul în segmente, fixați-l pe ancoră și ghidajul navei. Furnizați o lunetă corectă a lanțului (adesea 2 × -3 × adâncimea apei, în funcție de amplasament). Asigurați-vă că secțiunea culcat pe fundul mării este suficientă pentru a absorbi mișcarea; prea scurt poate duce la sarcini de șoc bruște, prea lung poate reduce restabilirea rigidității.
Monitorizați lungimea lanțului, tensiunea, orientarea, contactul cu fundul mării. Utilizați metode de măsurare (șublere, fotogrammetrie) pentru a măsura alungirea sau uzura legăturilor.
Stabiliți programul de inspecție. Domenii cheie: alungirea legăturii, penetrarea coroziunii, uzura la contactul cu fundul mării, fisurarea prin oboseală. Înlocuiți sau recondiționați lanțul după cum este necesar.
Efect de întindereîn ape puțin adânci: un lanț prea lung poate fi slăbit și poate provoca mișcare excesivă; prea scurt poate duce la pretensionare mare și la o marjă de siguranță redusă. Analiza de sensibilitate arată că lungimea domină.
Zone de uzură: Secțiunea de frecare (unde lanțul atinge fundul mării) suferă abraziune; este nevoie de monitorizare.
Coroziune și oboseală: În special în mediul marin, întreținerea și tratamentele de protecție sunt esențiale.
Domeniul de aplicare nepotrivit: Dacă scopul lanțului nu este adecvat (lungime vs adâncimea apei vs forțe), atunci performanța de ancorare se degradează.
Odată cu extinderea vântului plutitor, a zăcămintelor de petrol și gaze cu apă mai adâncă și a cerințelor crescute pentru fiabilitatea menținerii stațiilor, lanțurile de acostare evoluează. Tendințele cheie includ:
Creșterea diametrelor nominale și a masei unitare pe măsură ce adâncimile apei și dimensiunile platformei cresc. De exemplu, studiile arată că trecerea de la 117 mm la 137 mm îmbunătățește marja de siguranță.
Materiale avansate și oțeluri rezistente la oboseală pentru a prelungi durata de viață sub sarcini dinamice.
Tehnologii îmbunătățite de măsurare și monitorizare pentru inspecția lanțului (șublere optice, fotogrammetrie) pentru o mai bună gestionare a ciclului de viață.
O mai bună înțelegere a lungimii lanțului față de comportamentul dinamic (analiza de sensibilitate), permițând un proiect mai inteligent pentru a reduce costurile, menținând în același timp siguranța.
Integrarea cu sisteme de monitorizare în timp real (senzori de tensiune, senzori de uzură) permițând întreținerea predictivă și reducerea timpului de nefuncționare.
Sustenabilitate: luând în considerare permisiunile de coroziune, reciclabilitatea lanțului de oțel și renovarea rentabilă versus înlocuire.
Prin urmare, alegerea unui furnizor de lanțuri de acostare de înaltă calitate acum nu asigură doar performanța actuală, ci și asigurarea viitorului pentru activele marine în evoluție.
Întrebări frecvente despre lanțurile de acostare
Î1: Ce diametru al lanțului ar trebui să fie selectat pentru o anumită adâncime a apei și dimensiunea platformei?
A1: Diametrul depinde de sarcinile așteptate (sarcina de rupere, durata de viață la oboseală) așa cum sunt definite de regulile de clasificare și de anvelopa de mișcare a bunului. De exemplu, studiile arată că creșterea diametrului nominal reduce mișcarea orizontală a platformei plutitoare în condiții nominale și extreme. Proiectantul ar trebui să evalueze adâncimea apei, curentul, condițiile valurilor, sarcinile așteptate ale canalului și să aleagă un diametru cu un factor de siguranță adecvat.
Î2: Cât de des ar trebui să fie inspectat un lanț de acostare și care sunt punctele cheie de inspecție?
A2: Frecvența inspecției depinde de mediu și de criticitatea activelor. Punctele cheie de inspecție includ alungirea legăturii, uzura la contactul cu fundul mării, penetrarea coroziunii, fisurile de oboseală și starea punctului de ancorare. Uzura este adesea concentrată în secțiunea de frecare. O inspecție tipică anuală sau bianuală, completată de monitorizarea în exploatare, este recomandabilă pentru acostele critice.
În concluzie, un lanț de acostare bine specificat, instalat și întreținut corespunzător este o componentă de bază a oricărui sistem de acostare marin. Acesta asigură siguranța, fiabilitatea și valoarea pe termen lung pentru activele flotante. În acest context, lanțurile de acostare de înaltă calitate oferite deZhongnan Anchor Chain Co., Ltd.oferă o soluție robustă pentru cerințele actuale și viitoare de menținere a stațiilor. Pentru asistență mai detaliată pentru specificații sau pentru a explora soluții de lanț personalizate, vă rugămcontactaţi-ne.
